Question of the day

Вопрос:

какой революционный стек протоколов определен в RFC 2795?

ответ: The Infinite Monkey Protocol Suite (IMPS)

(C) cciepursuit

2009-05-29

Question of the day

вопрос:

сценарий:

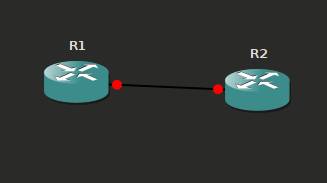

R1===R2
R1:

hostname R1
int lo0
ip add 1.1.1.1 255.255.255.255
int fa0/0
description to R2
ip add 10.0.0.1 255.255.255.0
ip ospf 1 area 0
ip ospf dead-interval minimum hello-multiplier 20
router ospf 1


R2:

hostname R1
int lo0
ip add 2.2.2.2 255.255.255.255
int fa0/0
description to R1
ip add 10.0.0.2 255.255.255.0
ip ospf 1 area 0
ip ospf dead-interval minimum hello-multiplier 3
router ospf 1


вопрос: подымется ли соседство оспф?

ответ: ну да, а почему бы и нет? :)


вопрос: а какое значение будет передаваться в поле hello-interval?

ответ: 0 :)

2009-05-24

Question of the day

вопрос:

сценарий:
R1===R2
R1:

hostn R1
int fa0/0
description to R2
ip add 10.0.0.1 255.255.255.0
ip summary-address eigrp 1 192.168.0.0 255.255.0.0
int lo0
ip add 1.1.1.1 255.255.255.255
router eigrp 1
no auto-summary
passive-interface loopback0
network 0.0.0.0


R1:

hostn R2
int fa0/0
description to R1
ip add 10.0.0.2 255.255.255.0
int lo0
ip add 2.2.2.2 255.255.255.255
router eigrp 1
no auto-summary
passive-interface loopback0
network 0.0.0.0


вопрос1: сколько маршрутов будет на маршрутизаторе R2?

ответ: 3 - два коннектед, один еигрп(лупбек роутера R1):

R2#sh ip ro
1.0.0.0/32 is subnetted, 1 subnets
D 1.1.1.1 [90/409600] via 10.0.0.1, 00:05:12, FastEthernet0/0
2.0.0.0/32 is subnetted, 1 subnets
C 2.2.2.2 is directly connected, Loopback0
10.0.0.0/24 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/0


вопрос 2: сколько маршрутов на R1?

ответ: тоже 3: два коннектед и лупбек соседа:

R1#s ip ro
1.0.0.0/32 is subnetted, 1 subnets
C 1.1.1.1 is directly connected, Loopback0
2.0.0.0/32 is subnetted, 1 subnets
D 2.2.2.2 [90/409600] via 10.0.0.2, 00:04:56, FastEthernet0/0
10.0.0.0/24 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/0
192.168.1.0/32 is subnetted, 1 subnets
C 192.168.1.1 is directly connected, Loopback1


вопрос 3: где суммарный маршрут? :)

ответ: нет более конкретного маршрута подсети 192.168.0.0/16, потому нет и суммарного :)

вопрос 4: меняем конфиг R1:

R1(config)#int lo1
R1(config-if)#ip add 192.168.1.1 255.255.255.255

сколько теперь маршрутов на R1 и R2?

ответ: теперь на R1 5 маршрутов: 3 коннектед, лупбек соседа, и суммарный, на R2 4 маршрута: 2 коннектед, лупбек соседа и суммарный

R1#sh ip ro
1.0.0.0/32 is subnetted, 1 subnets
C 1.1.1.1 is directly connected, Loopback0
2.0.0.0/32 is subnetted, 1 subnets
D 2.2.2.2 [90/409600] via 10.0.0.2, 00:07:50, FastEthernet0/0
10.0.0.0/24 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/0
192.168.1.0/32 is subnetted, 1 subnets
C 192.168.1.1 is directly connected, Loopback1
D 192.168.0.0/16 is a summary, 00:00:00, Null0

R2#s ip ro
1.0.0.0/32 is subnetted, 1 subnets
D 1.1.1.1 [90/409600] via 10.0.0.1, 00:09:29, FastEthernet0/0
2.0.0.0/32 is subnetted, 1 subnets
C 2.2.2.2 is directly connected, Loopback0
10.0.0.0/24 is subnetted, 1 subnets
C 10.0.0.0 is directly connected, FastEthernet0/0
D 192.168.0.0/16 [90/409600] via 10.0.0.1, 00:00:20, FastEthernet0/0


вопрос 5: как избавится от суммарного маршрута на R1? например для того что б трафик в подсети 192.168.0.0/16 мог следовать по маршруту по умолчанию?

ответ: указать AD 255 для суммарного маршрута, это предотвратит его установку в таблицу маршрутов:

R1(config)#int fa0/0
R1(config-if)# ip summary-address eigrp 1 192.168.0.0 255.255.0.0 255
R1(config-if)#^Z
*Mar 2 00:47:46.517: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.0.0.2 (FastEthernet0/0) is resync: summary configured
*Mar 2 00:47:46.761: %SYS-5-CONFIG_I: Configured from console by console
R1#sh ip ro | in Null
D 192.168.0.0/16 is a summary, 00:01:57, Null0
R1#clear ip ro *
R1#sh ip ro | in Null
R1#

на R2 при этом ничего не изменится(кроме graceful-resync соседа :))

2009-05-23

Question of the day

вопрос:

сценарий
R1===R2
R1:

int lo0
ip add 1.1.1.1 255.255.255.255
int fa0/0
ip add 10.0.0.1 255.255.255.0
router eigrp 1
passive-interface default
network 0.0.0.0
neighbor 10.0.0.2


R2:

int lo0
ip add 2.2.2.2 255.255.255.255
int fa0/0
ip add 10.0.0.2 255.255.255.0
router eigrp 1
passive-interface default
network 0.0.0.0
neighbor 10.0.0.1


будет ли установлено соседство?

ответ: нет:

R1#sh ip ei int
IP-EIGRP interfaces for process 1

Xmit Queue Mean Pacing Time Multicast Pending
Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes
R1#sh ip ei topo
IP-EIGRP Topology Table for AS(1)/ID(1.1.1.1)

Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
r - reply Status, s - sia Status

P 1.1.1.1/32, 1 successors, FD is 128256
via Connected, Loopback0
P 10.0.0.0/24, 1 successors, FD is 281600
via Connected, FastEthernet0/0

интерфейс фа0/0 включен в еигрп, но еигрп этот интерфейс не использует (и не отправляет с него хелло-пакеты)

Question of the day

вопрос:

сценарий
R1===R2
R1:

hostname R1
int lo0
ip add 1.1.1.1 255.255.255.255
int fa0/0
ip add 10.0.0.1 255.255.255.0
router ospf 1
passive-interface default
network 0.0.0.0 255.255.255.255 area 0
neighbor 10.0.0.2
log-adjacency-changes


R1:

hostname R2
int lo0
ip add 2.2.2.2 255.255.255.255
int fa0/0
ip add 10.0.0.2 255.255.255.0
router ospf 2
passive-interface default
network 0.0.0.0 255.255.255.255 area 0
neighbor 10.0.0.1
log-adjacency-changes


будет ли установлено соседство?

ответ: к сожелению нет.

R1#sh ip ospf
Routing Process "ospf 1" with ID 1.1.1.1
Start time: 00:42:34.872, Time elapsed: 00:12:48.568
.....
R1#sh ip os tr

OSPF statistics:
Rcvd: 0 total, 0 checksum errors
0 hello, 0 database desc, 0 link state req
0 link state updates, 0 link state acks

Sent: 0 total
0 hello, 0 database desc, 0 link state req
0 link state updates, 0 link state acks
.....
R1#sh ip os int fa0/0
FastEthernet0/0 is up, line protocol is up
Internet Address 10.0.0.1/24, Area 0
Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 10
Transmit Delay is 1 sec, State DR, Priority 1
Designated Router (ID) 1.1.1.1, Interface address 10.0.0.1
No backup designated router on this network
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
No Hellos (Passive interface)
Supports Link-local Signaling (LLS)
Cisco NSF helper support enabled
IETF NSF helper support enabled
Index 1/1, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 0, maximum is 0
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 0, Adjacent neighbor count is 0
Suppress hello for 0 neighbor(s)

т.е. пасив-интерфейс блокирует абсолютно все хелло-пакеты.

вопрос2: предложите другие методы устанавливать соседство уникаст-пакетами только с одним соседом на бродкаст-интерфейсе с несколькими корректно сконфигурированными роутерами оспф.

Question of the day

вопрос:

сценарий:
R1===R2
R1:

int fa0/0
ip add 10.0.0.1 255.255.255.0
int lo0
ip add 1.1.1.1 255.255.255.255
router rip
passive-interface default
network 0.0.0.0
neighbor 10.0.0.2


R2:

int fa0/0
ip add 10.0.0.2 255.255.255.0
int lo0
ip add 2.2.2.2 255.255.255.255
router rip
passive-interface default
network 0.0.0.0


будут ли R1 и R2 обмениватся маршрутами:

ответ: только в одном направлении, R1 будет отправлять апдейты уникастом:

R1#debug ip rip ev
RIP event debugging is on
*Mar 1 00:37:22.371: RIP: sending v1 update to 10.0.0.2 via FastEthernet0/0 (10.0.0.1)
*Mar 1 00:37:22.371: RIP: Update contains 1 routes
*Mar 1 00:37:22.371: RIP: Update queued
*Mar 1 00:37:22.375: RIP: Update sent via FastEthernet0/0

R2 будет получать, но не будет отправлять(на нем нет комманды нейбор)

и еще раз рип! :)

о причудах рипа первой версии речь уже шла
тем не менее, есть несколько уточнений о распространении лупбеков.

сценарий:
R1===R2
R1:
fa0/0 10.0.0.1/24
lo0 10.1.1.1/32
R2:
fa0/0 10.0.0.1/24

1) лупбеки распознаются по наличию ненулевых бит в хостовой части.
т.е. это может выглядеть так:

*Mar 1 00:20:15.403: RIP: build update entries
*Mar 1 00:20:15.403: subnet 10.1.1.1 metric 1

и, если на входящем для апдейта интерфейса маска такова что 10.1.1.1 содержит 1 в хостовой части, будет автоматически взята маска /32

2) лупбеки отправляются только если они содержат 1 в хостовой части для исходящего интерфейса:

R1(config)#int lo0
R1(config-if)#ip add 10.1.0.0 255.255.255.255
Mar 1 00:23:03.083: RIP-DB: route to 10.1.1.1/32 via 0.0.0.0 metric changed from 0 to Infinity
*Mar 1 00:23:03.087: RIP-DB: Remove 10.1.1.1/32, (metric 4294967295) via 0.0.0.0, Loopback0
*Mar 1 00:23:03.099: RIP-DB: adding 10.1.1.1/32 (metric 4294967295) via 0.0.0.0 on Loopback0 to RIP database
*Mar 1 00:23:03.103: RIP: add Loopback0 to RIP idb list
*Mar 1 00:23:03.111: RIP-DB: redist 10.1.0.0/32(metric 0, last interface Loopback0) to RIP
*Mar 1 00:24:27.979: RIP: sending v1 update to 255.255.255.255 via FastEthernet0/0 (10.0.0.1)
*Mar 1 00:24:27.979: RIP: build update entries - suppressing null update

т.е. маршрут 10.1.1.1/32 удален, добавлен 10.1.0.0/32, но маршрут НЕ отправляется, потому как при маске исходящего интерфейса /24 его хостовая часть нулевая

3) лупбеки не отправляются если роутеры соединены разными классовыми сетями:

R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.255
*Mar 1 00:28:30.987: RIP-DB: route to 10.1.0.0/32 via 0.0.0.0 metric changed from 0 to Infinity
*Mar 1 00:28:30.987: RIP-DB: Remove 10.1.0.0/32, (metric 4294967295) via 0.0.0.0, Loopback0
*Mar 1 00:28:30.999: RIP-DB: adding 10.1.0.0/32 (metric 4294967295) via 0.0.0.0 on Loopback0 to RIP database
*Mar 1 00:28:31.015: RIP-DB: adding 1.1.1.1/32 (metric 0) via 0.0.0.0 on Loopback0 to RIP database
*Mar 1 00:28:31.011: RIP-DB: redist 1.0.0.0/32(metric 0, last interface Loopback0) to RIP
*Mar 1 00:28:39.071: RIP: build update entries
*Mar 1 00:28:39.071: network 1.0.0.0 metric 1

обратите внимание, добавлена сеть /32, но отправка идет с округлением до классовой черты.
подчеркну, это НЕ ЗАВИСИТ от авто-самаризации:

R1(config-if)#router rip
R1(config-router)#no auto-summary
*Mar 1 00:30:58.519: RIP: sending v1 update to 255.255.255.255 via FastEthernet0/0 (10.0.0.1)
*Mar 1 00:30:58.519: RIP: build update entries
*Mar 1 00:30:58.519: network 1.0.0.0 metric 1

2009-05-18

IS-IS

часто про IS-IS сталкиваюсь с мнением что "это конечно крутой протокол, но никто его нынче не использует".
приведу контр-примеры:
1) IS-IS универсален, умеет в одном процессе строить таблицы маршрутов IPv4, IPv6, CLNS, и передавать информацию для ТE
2) он более безопасен - полагается непосредственно на канальный уровень, никак не связан с ARP, не разрывает отношения при ошибках(как EIGRP)
3) то что он не зависит от топологии IPv4 или IPv6 (только от CLNS) позволяет выполнять меньше пересчетов дерева кратчайших маршрутов
4) он _проще_ чем оспф. честное слово! :) в нем нет множества "лишних" понятий, например типов областей(stub, nssa, totally stub nssa, и т.д.)

примеры использования IS-IS в нынешнем тысячелетии:

2009-05-17

Question of the day

вопрос:
назовите опции STP являющиеся частью Cisco Spanning-tree Toolkit'a

ответ: portfast, uplinkfast, backbonefast, loopguard, rootguard, bpduguard, bpdufilter


вопрос:
какие из вышеперечисленных опций STP Toolkit'a совместимы с RSTP?

ответ: все кроме uplinkfast и backbonefast

Open-ended questions

с 15 мая теоретические вопросы добавлены в лабу ccie security. т.е. перед выполнением собственно лабы каждый кандидат должен за 30 минут дать краткий развернутый ответ на 4 вопроса.
не ответивший на 75% вопросов правильно кандидат автоматически заваливает лабу.
ждем появления таких вопросов в остальных треках :(

2009-05-14

Question of the day

вопрос: какой MAC адрес используется для отправки STP BPDU?

ответ: 01-80-2c-00-00-0x (обычно х=0, но зарезервированы все значения тетрады)



вопрос: какой протокол использует MAC адрес 01-00-0C-CC-CC-CC?

ответ: CDP



вопрос:какие MAC адреса используются протоколом HSRP?

ответ: смотря какая версия протокола. вопрос: для 1й версии?

ответ: 00-00-0с-07-AC-xx, где хх-номер группы(256 групп). вопрос: а для 2й версии:

ответ: 00-00-0с-9А-xx-хх, где хх-хх - номер группы(4096 групп).

2009-05-12

Question of the day

тема: router-id

топология: R3===R1===R2
стартовые конфиги:

R1

bridge irb
!
interface Loopback0
ip address 10.255.255.1 255.255.255.255
!
interface FastEthernet0/0
description to R2
no ip address
bridge-group 1
!
interface FastEthernet0/1
description to R3
no ip address
bridge-group 1
!
interface BVI1
ip address 10.0.0.1 255.255.255.0
!
router eigrp 1
network 0.0.0.0
no auto-summary
!
bridge 1 protocol ieee
bridge 1 route ip


R2

interface Loopback0
ip address 10.255.255.1 255.255.255.255
!
interface FastEthernet0/0
ip address 10.0.0.2 255.255.255.0
!
router eigrp 1
network 0.0.0.0
no auto-summary


R3

interface Loopback0
ip address 10.255.255.1 255.255.255.255
!
interface FastEthernet0/0
ip address 10.0.0.3 255.255.255.0
!
router eigrp 1
network 0.0.0.0
no auto-summary


проверим что проблема создана:

R1#sh ip ei top | in ID| 10.255.255.1
IP-EIGRP Topology Table for AS(1)/ID(10.255.255.1)
P 10.255.255.1/32, 1 successors, FD is 128256
R2#sh ip ei top | in ID| 10.255.255.1
IP-EIGRP Topology Table for AS(1)/ID(10.255.255.1)
P 10.255.255.1/32, 1 successors, FD is 128256
R3#sh ip ei top | in ID| 10.255.255.1
IP-EIGRP Topology Table for AS(1)/ID(10.255.255.1)
P 10.255.255.1/32, 1 successors, FD is 128256

естественно, одинаковые адреса гарантируют что чужой лупбек не появится в топологии еигрп и тем более в таблице маршрутов на каждом роутере (т.е. в топологии только 1 локальный маршрут).

вопрос: если отключить интерфейс lo0 на R1, что изменится?

ответ: появится два маршрута, через R2 и R3:

R1#sh ip ro 10.255.255.1
Routing entry for 10.255.255.1/32
Known via "eigrp 1", distance 90, metric 512000, type internal
Redistributing via eigrp 1
Last update from 10.0.0.3 on BVI1, 00:00:04 ago
Routing Descriptor Blocks:
10.0.0.3, from 10.0.0.3, 00:00:04 ago, via BVI1
Route metric is 512000, traffic share count is 1
Total delay is 10000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1
* 10.0.0.2, from 10.0.0.2, 00:00:04 ago, via BVI1
Route metric is 512000, traffic share count is 1
Total delay is 10000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1


вопрос, перефразированный: принимает ли eigrp маршрут с router-id равным router-id текущего маршрутизатора?
ответ: получается что да :)

вопрос: как выбирается router-id eigrp?
ответ: наибольший айпи

вопрос: как задать router-id eigrp вручную?
ответ: (config-router)# eigrp router-id

вопрос, домашнее задание: для чего eigrp использует router-id?

2009-05-10

Question of the day

вопрос:
дана топология:


конфиг роутеров:
R1

hostname R1
int fa0/0
descr to R2
no shu
int fa0/0.10
enca dot 10
ip add 10.0.10.1 255.255.255.0
ip ospf 1 area 0
router ospf 1


R2

hostname R2
int fa0/0
descr to R1
no shu
int fa0/0.10
enca dot 10
ip add 10.0.10.2 255.255.255.0
ip ospf 1 area 0
router ospf 1
redistribute static
ip route 192.168.0.0 255.255.0.0 null0


вопрос: какая метрика будет у маршрута в сеть 192.168.0.0/16 на роутере R1?

ответ: приблизительно 20, тип 2 (умолчания ospf)

вопрос: конфиг изменен следующим образом:
R1

int fa0/0.20
enca dot 20
ip add 10.0.20.1 255.255.255.0
ip ospf 2 area 0
router ospf 2


R2

int fa0/0.20
enca dot 20
ip add 10.0.20.2 255.255.255.0
ip ospf 2 area 0
router ospf 2
redistribute static


на R1, маршрут в сеть 192.168.0.0/16 будет пренадлежать какому процессу ospf?

ответ: ospf 1

вопрос: если отключить процесс 1, что изменится?
ответ: в таблицу маршрутов попадет маршрут от ospf 2

вопрос: если включить процесс 1 обратно, что изменится?
ответ: в таблицу маршрутов по-прежнему будет маршрут от ospf 2

выводы: в отличии от eigrp, в котором используется маршрут от процесса с меньшим номером автономной системы, в ospf используется тот маршрут, которые попадает в таблицу маршрутов раньше

2009-05-08

Question of the day

вопрос:
дана топология:


конфиг роутеров:
R1

hostname R1
int fa0/0
descr to R2
no shu
int fa0/0.10
enca dot 10
ip add 10.0.10.1 255.255.255.0
router eigrp 1
network 10.0.10.0 255.255.255.0


R2

hostname R2
int fa0/0
descr to R1
no shu
int fa0/0.10
enca dot 10
ip add 10.0.10.2 255.255.255.0
router eigrp 1
network 10.0.10.0 255.255.255.0
redistribute static metric 1000 2500 255 1 1500
ip route 10.255.255.0 255.255.255.0 null0


вопрос: какой FD будет у маршрута в сеть 10.255.255.0/24 на R1?

ответ: приблизительно 921600

R1#sh ip ro 10.255.255.0
Routing entry for 10.255.255.0/24
Known via "eigrp 2", distance 170, metric 921600, type external
Redistributing via eigrp 2
Last update from 10.0.20.2 on FastEthernet0/0.20, 00:00:30 ago
Routing Descriptor Blocks:
* 10.0.20.2, from 10.0.20.2, 00:00:30 ago, via FastEthernet0/0.20
Route metric is 921600, traffic share count is 1
Total delay is 26000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1



усложним задачу, добавим в конфиг роутеров:
R1

int fa0/0.20
enca dot 20
ip add 10.0.20.1 255.255.255.0
router eigrp 2
network 10.0.20.0 255.255.255.0


R2

int fa0/0.20
enca dot 20
ip add 10.0.20.2 255.255.255.0
router eigrp 2
network 10.0.20.0 255.255.255.0
redistribute static metric 100000 2500 255 1 1500


вопрос: какой теперь будет FD маршрута в сеть 10.255.255.0/24 на R1?

ответ: все тот же

R1#sh ip ro 10.255.255.0
Routing entry for 10.255.255.0/24
Known via "eigrp 1", distance 170, metric 921600, type external
Redistributing via eigrp 1
Last update from 10.0.10.2 on FastEthernet0/0.10, 00:00:58 ago
Routing Descriptor Blocks:
* 10.0.10.2, from 10.0.10.2, 00:00:58 ago, via FastEthernet0/0.10
Route metric is 921600, traffic share count is 1
Total delay is 26000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1
R1#sh ip ei topo 1 10.255.255.0 255.255.255.0
IP-EIGRP (AS 1): Topology entry for 10.255.255.0/24
State is Passive, Query origin flag is 1, 1 Successor(s), FD is 921600
Routing Descriptor Blocks:
10.0.10.2 (FastEthernet0/0.10), from 10.0.10.2, Send flag is 0x0
Composite metric is (921600/896000), Route is External
Vector metric:
Minimum bandwidth is 10000 Kbit
Total delay is 26000 microseconds
Reliability is 255/255
Load is 1/255
Minimum MTU is 1500
Hop count is 1
External data:
Originating router is 10.0.10.2
AS number of route is 0
External protocol is Static, external metric is 0
Administrator tag is 0 (0x00000000)
R1#sh ip ei topo 2 10.255.255.0 255.255.255.0
IP-EIGRP (AS 2): Topology entry for 10.255.255.0/24
State is Passive, Query origin flag is 1, 0 Successor(s), FD is 4294967295
Routing Descriptor Blocks:
10.0.20.2 (FastEthernet0/0.20), from 10.0.20.2, Send flag is 0x0
Composite metric is (921600/665600), Route is External
Vector metric:
Minimum bandwidth is 10000 Kbit
Total delay is 26000 microseconds
Reliability is 255/255
Load is 1/255
Minimum MTU is 1500
Hop count is 1
External data:
Originating router is 10.0.10.2
AS number of route is 0
External protocol is Static, external metric is 0
Administrator tag is 0 (0x00000000)


продолжим эксперимент :)
отключим на R2 подынтерфейс принадлежащий eigrp1:

R2(config)#int fa0/0.10
R2(config-subif)#shu

через буквально 10-15 секунд R1 обнаружит потерю соседа, и сменит маршрут в сеть 10.255.255.0/24:

*Mar 1 00:23:10.699: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.0.10.2 (FastEthernet0/0.10) is down: holding time expired
R1#sh ip ro 10.255.255.0
Routing entry for 10.255.255.0/24
Known via "eigrp 2", distance 170, metric 921600, type external
Redistributing via eigrp 2
Last update from 10.0.20.2 on FastEthernet0/0.20, 00:00:30 ago
Routing Descriptor Blocks:
* 10.0.20.2, from 10.0.20.2, 00:00:30 ago, via FastEthernet0/0.20
Route metric is 921600, traffic share count is 1
Total delay is 26000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1


вопрос: какой маршрут будет активным на R1, если на R2 поднять подынтерфейс fa0/0.10?
ответ: вернется маршрут процесса eigrp1:

R2(config)#int fa0/0.10
R2(config-subif)#no shu
*Mar 1 00:25:03.815: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.0.10.2 (FastEthernet0/0.10) is up: new adjacency
R1#sh ip ro 10.255.255.0
Routing entry for 10.255.255.0/24
Known via "eigrp 1", distance 170, metric 921600, type external
Redistributing via eigrp 1
Last update from 10.0.10.2 on FastEthernet0/0.10, 00:00:58 ago
Routing Descriptor Blocks:
* 10.0.10.2, from 10.0.10.2, 00:00:58 ago, via FastEthernet0/0.10
Route metric is 921600, traffic share count is 1
Total delay is 26000 microseconds, minimum bandwidth is 10000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 1

2009-05-07

Question of the day

вопрос:
может ли работать qos при использовании коммутации cut-through?

ответ: нет. (или скорее всего нет:)). qos обычно подразумевает: 1) анализ пакета глубже заголовков ethernet; 2) очереди и буфферы. а для этого нужно пакет сначала сохранить в память. см. также предыдущий вопрос :)

Question of the day

вопрос:
какой способ коммутации используют коммутаторы cisco catalyst?

примечание: вопрос связан с тем что в многих своих курсах cisco рассказывает о методах коммутации store-and-forward, cut-through, fragment-free, и т.д. именно об этих методах идет речь.
свои варианты ответов оставляйте в комментариях

ответ: на catalysy switches используется метод store-and-forward

CCIE RS 4.0

наконец-то свершился аннонс изменений в ccie rs. изменения вступят в силу 18 октября.
суть изменений: добавлена 2х часовая секция troubleshooting, добавлен базовый mpls и mpls-vpn, pppoe, OER, и обновлено оборудование(убрали 3550, 3600, добавили 1800, 3800), обновленый IOS.
в сети идет много обсуждений, но я свои 5 копеек всовывать не буду :)

что это изменение меняет для меня? да почти ничего :)

  • шансов сдать лабу до изменений все равно нет

  • подготовку к лабе я и не начинал

  • кроме неизвестной добротности секции troubleshooting меня ничего не пугает

  • новый письменный тоже ничего принципиально нового не содержит, хотя тщательно пересмотреть все темы не помешает

  • зато, будет бета ccie written, которой я собираюсь воспользоваться :)



подробнее о письменном:

  • фаза беты будет проходить в июле-августе

  • бета 351-001 будет стоить 50у.е.

  • сдавать можно только один раз, да и результаты будут только через месяц после окончания беты

  • скорее всего будет очень много вопросов, и пониженный проходной бал

  • written blueprint

2009-05-06

Question of the day

вопрос:
нужен ли для NBAR CEF?

ответ: нет, не нужен








для проверки - простой эксперимент:
1) выключаем CEF:

BBR2(config)#no ip cef
BBR2#sh ip cef
%CEF not running
Prefix Next Hop Interface

2) включим nbar, например через protocol-discovery

BBR2(config)#int fa0/0
BBR2(config-if)#ip nbar protocol-discovery

3) пронаблюдаем рост статистики protocol-discovery

BBR2#sh ip nbar protocol-discovery

FastEthernet0/0
Input Output
----- ------
Protocol Packet Count Packet Count
Byte Count Byte Count
5min Bit Rate (bps) 5min Bit Rate (bps)
5min Max Bit Rate (bps) 5min Max Bit Rate (bps)
------------------------ ------------------------ ------------------------
eigrp 36 18
2664 1332
0 0
0 0
bgp 6 6
399 399
0 0
0 0
bittorrent 0 0
0 0
0 0
0 0
citrix 0 0
0 0

BBR2#sh ip nbar protocol-discovery

FastEthernet0/0
Input Output
----- ------
Protocol Packet Count Packet Count
Byte Count Byte Count
5min Bit Rate (bps) 5min Bit Rate (bps)
5min Max Bit Rate (bps) 5min Max Bit Rate (bps)
------------------------ ------------------------ ------------------------
eigrp 40 20
2960 1480
0 0
0 0
bgp 6 6
399 399
0 0
0 0
bittorrent 0 0
0 0
0 0
0 0
citrix 0 0
0 0


можно сделать вывод, что nbar работает, хотя cef полностью выключен.

п.с. очень часто встречается тверждение что cef строго необходим, это связано с соображениями производительности.

2009-05-05

Question of the day

вопрос:
дано два маршрутизатора R1 и R2, соединенные друг с другом через интерфейс fa0/0, их частичный конфиг:

R1:
hostname R1
int fa0/0
  ip address 10.0.0.1 255.255.255.0
  ip ospf 1 area 0
  ip ospf authentication message-digest
  ip ospf authentication-key cisco

R2:
hostname R2
int fa0/0
  ip address 10.0.0.2 255.255.255.0
  ip ospf 1 area 0
  ip ospf authentication message-digest
  ip ospf authentication-key password

подымется ли соседство между R1 и R2 при данной конфигурации?

ответ: да :) authentication-key задает пароль для автенификации с открым ключем, а не для мд5. потому будет использоваться ключ 0 (ключ мд5 по умолчанию), и он совпадет, автентификация будет пройдена.

2009-05-04

Question of the day

вопрос:

что за интерфейс eobc0 и где его можно встретить?

Interface IP-Address OK? Method Status Protocol
GigabitEthernet0 unassigned YES unset up up
GigabitEthernet1 unassigned YES unset up up
Vlan10 10.1.10.2 YES unset up up
Vlan100 10.1.10.2 YES unset up up
EOBC0 127.0.0.21 YES CONFIG up up
BVI1 unassigned YES unset up up



ответ: менеджмент интерфейс, ethernet out-of-band channel, встречающийся например в 6500/7600, служащий для внутреннего управления модулями подключенными к шине.
пример использования - используется для менеджмент доступа на fwsm, idsm, wism, ace из msfc с помощью telnet

router rip

пояснение к первым 3м вопрос

чем проблема задания: rip по-умолчанию отправляет апдейты 1й версии, то есть не указывает маску. при получении же, он использует маску указанную на интерфейсе с которого пришел апдейт. в качестве контроля, он не отправляет сети, маска которых отличается от маски исходящего интерфейса.

таким образом, ответ на первый вопрос должен был бы быть следующим:
у R1 маска исходящего интерфейса /30, отправится сеть Lo0 у которой маска /30
у R2 маска исходящего интерфейса /24, отправится сеть Lo2 у которой маска /24
но это не правильный ответ :)
дополнительно к этим маршрутам каждый роутер пришлет маршруты сетей с маской /32.
итого - по два маршрута на каждом.

пояснение к вопросу 4

по-идее, каждый маршрутизатор при получении маршрута берет маску с входящего интерфейса для апдейта, тогда на R1 у всех полученных сетей маска дожна быть /30 а на R2 - /24 (что в принцепе полностью не соответствует начальным маскам сетей, но это другой вопрос :))
но это не правильный ответ :)
что не так в этот раз?
опять-таки сети с маской /32. так как рип всегда отправляет такие сети, он пытается их отловить. но как?
по установленному в 1 битам хостовой части адреса в апдейте:
  • при отправке примененяется маска исходящего интерфейса на адрес с маской /32(адрес интерфейса), и хостовая часть должна оставаться не нулевой! (иначе сеть отправлятся не будет)
  • при приеме примененяется маска входящего интерфейса,и если хостовая часть отлична от нуля - принимается маска /32.
вот такой простой протокол рип :)
замечания и возражения оставляйте в комментариях

2009-05-03

Question of the day

вопрос:
топология следующая : R1 --- R2

конфиги:
R1:

hostname R1
!
interface loopback0
ip address 10.1.1.1 255.255.255.252
!
interface loopback1
ip address 10.0.0.1 255.255.255.255
!
interface loopback2
ip address 10.1.2.1 255.255.255.0
!
interface loopback3
ip address 10.1.129.1 255.255.128.0
!
interface fa0/0
description to R2
ip add 10.255.12.1 255.255.255.252
!
router rip
network 0.0.0.0
no auto-summary


и R2:

hostname R2
!
interface loopback0
ip address 10.2.1.1 255.255.255.255
!
interface loopback1
ip address 10.0.0.2 255.255.255.248
!
interface loopback2
ip address 10.2.2.1 255.255.255.0
!
interface loopback3
ip address 10.2.129.1 255.255.128.0
!
interface fa0/0
description to R1
ip add 10.255.12.2 255.255.255.0
!
router rip
network 0.0.0.0
no auto-summary


сколько маршрутов RIP будет в таблице маршрутизации каждого маршрутизатора?

ответ: по два :)

вопрос2: каких ? :))
ответ2: R1 отправит маршруты о сети своего интерфейса Lo0 (совпала маска с маской исходящего интерфейса), и Lo1
R2 соответственно отправит инфу о Lo2(потому что маска), и L00

вопрос3: почему отправились маршруты о R1 Lo1, R2 Lo0, ведь у них маска отличалась от маски исходящего интерфейса?

вопрос4: какая маска была присвоена этим маршрутам при получении?

2009-05-02

Question of the day

вопрос:
назовите отличия в работе физического frame-relay интерфейса, и мультипойнт подынтерфейса

ответ: одно из отличий - на физическом автоматически отключается сплит-хорайзон. если вы знаете другие отличия - пишите комментарии

Question of the day

вопрос:
сколько протоколов маршрутизации умеют unequal-cost multipath?

ответ: два
(eigrp, bgp)

Question of the day

вопрос:
бывает ли per-packet cef?

ответ: см. (config-if)# ip load-sharing на любом software-based маршрутизаторе (например 28хх).

2009-05-01

mac access-list

к предыдущему вопросу.
сценарий:
sw1===sw2===sw3

sw1:
int vlan 1
  ip add 10.0.0.1 255.255.255.0

sw2:
int vlan 1
  ip add 10.0.0.2 255.255.255.0

sw3:
int vlan 1
  ipa add 10.0.0.3 255.255.255.0

проверка:
SW1>ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/5/9 ms
SW1>ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/3/8 ms

теперь список доступа:

SW1>sh ip arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  10.0.0.2              125   001d.4614.2040  ARPA   Vlan1
Internet  10.0.0.3                -   001d.4614.dcc0  ARPA
Internet  10.0.0.1                -   0016.9d94.9c40  ARPA   Vlan1
SW2#
SW2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
SW2(config)#mac access-list sw1-to-sw2
SW2(config-ext-macl)#permit host 0016.9d94.9c40 host 001d.4614.dcc0
SW2(config-ext-macl)#permit host 001d.4614.dcc0 host 0016.9d94.9c40
SW2(config-ext-mac)#exi
SW2(config)#vlan access-map sw1-to-sw2 10
SW2(config-access-map)#match mac add sw1-to-sw2
SW2(config-access-map)#action drop
SW2(config-access-map)#vlan access-map sw1-to-sw2 20
SW2(config-access-map)#action forward
SW2(config-access-map)#exi
SW2(config)#vlan filter sw1-to-sw2 vlan-list 1


то есть теперь любой трафик с мак-адреса SW1 на мак-адрес SW2 должен блокироваться?
проверим:

SW1#ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/4/9 ms
SW1#sh ip arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  10.0.0.2                0   001d.4614.2040  ARPA   Vlan1
Internet  10.0.0.3                0   001d.4614.dcc0  ARPA   Vlan1
Internet  10.0.0.1                -   0016.9d94.9c40  ARPA   Vlan1
что ж это такое? не правильно настроен список доступа?
смотрим дальше.
SW1#clear ip arp 10.0.0.3
SW1#ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
SW1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#arp 10.0.0.3 001d.4614.dcc0 arpa
SW1(config)#^Z
SW1#ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/4/9 ms

то есть, как только арп устаревает, обмен данными между SW1 и SW2 прекращается: как только на SW1 сбрасываем арп - пинги перестают ходить. если добавляем статический арп - все становиться ок :)

вопрос 1: почему не надо обновлять арп на SW3?
вопрос 2: обновиться ли арп  полученным от SW1 пакетом?

ответ 1: потому что арп-таймаут составляет около 14400 секунд (4 часа)
ответ 2: нет см. пример:
SW3#clear ip ar
3d23h: %SYS-5-CONFIG_I: Configured from console by consolep 10.0.0.1
SW3#sh ip arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  10.0.0.3                -   001d.4614.dcc0  ARPA   Vlan1
SW1#ping 10.0.0.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.0.0.3, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
SW3#sh ip arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  10.0.0.3                -   001d.4614.dcc0  ARPA   Vlan1
Internet  10.0.0.1                0   Incomplete      ARPA

как мы видим, адрес 10.0.0.1 ждет разрешения арп, и пинг не проходит.

Question of the day

вопрос:
что будет, если на коммутаторе запретить списком доступа MAC трафик между двумя хостами (между мак адресами А и Б)?

ответ: трафик между хостами А и Б по-прежнему возможен. При условии что это трафик IPv4/IPv6(зависит от платформы свича) :) но возможно понадобится прописать статический ARP
т.е. список доступа мак фильтрует только трафик НЕ IP.
